　　　● 厚さ12mmのパネル型で、目的や規模に応じて選べる100V用と単相3線200V用の2タイプを用意しています。
　　　● 軟質仕上材を直接施工するタイプで、幅広い床仕上材に対応します。
　　　● 木造・コンクリート造りの建物全般に適用でき、根太組、ネダフォーム、フリーアクセスフロアの各床構造に対応します。
　　　　　全室暖房はもちろん、部分暖房も可能です。（コンクリート直敷はできません）
　　　● フロアヒータ内部にサーモスタットと温度ヒューズが組み込まれており、暖まり過ぎを自動防止します。

　■ 構成機器

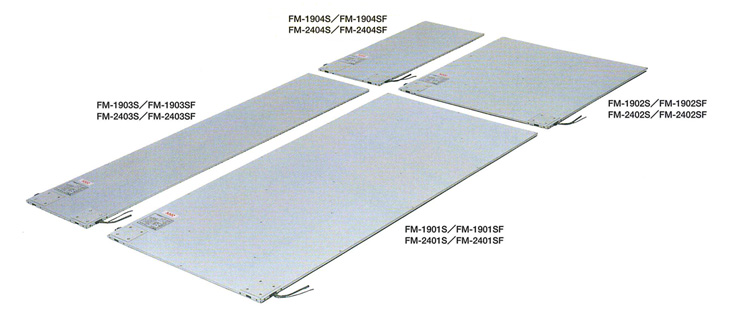

　● フロアヒータ

　　　　【100V用】

型式	FM-1901S※	FM-1902Ｓ※	FM-1903Ｓ※	FM-1904Ｓ※
定格電圧	AC100V（単相3線）　50/60Hz
消費電力[w/枚]	370（256）	185(256)	175(254)	90(262)
発熱量[kJ/(h・枚)]	1,332	666	630	324
温度調節	コントローラによるON-OFF制御
安全装置	サーモスタット（68℃）、温度ヒューズ（100℃）による二重安全装置
外形寸法　[mm]	1700×850×12	850×850×12	1700×405×12	850×405×12
質量　[kg/枚]	18	9	8.5	4.3
耐荷重　[N/cm2]	392N/cm2
表面仕上げ	鋼板（溶融亜鉛-アルミメッキ）
口出線	平型キャブタイヤコード2心2mm2(黒、白色)
アース線	ビニルコード1.25mm2(緑色)

　　　　※センサ付フロアヒータは型式の最後にFをつけます（例：SK-1901SF）。
　　　　価格は2000円アップとなります。

　　　　【200V用】

型式	FM-2401S※	FM-2402Ｓ※	FM-2403Ｓ※	FM-2404Ｓ※
定格電圧	AC200V（単相3）　50/60Hz
消費電力[w/枚]	280（194）	140(194)	130(189)	65(189)
発熱量[kJ/(h・枚)]	1,008	504	468	234
温度調節	コントローラによるON-OFF制御
安全装置	サーモスタット（68℃）、温度ヒューズ（100℃）による二重安全装置
外形寸法　[mm]	1700×850×12	850×850×12	1700×405×12	850×405×12
質量　[kg/枚]	18	9	8.5	4.3
耐荷重　[N/cm2]	392N/cm2（ボックス部は除く）
表面仕上げ	鋼板（溶融亜鉛-アルミメッキ）
口出線	平型キャブタイヤコード2心2mm2(黒、白色)
アース線	ビニルコード1.25mm2(緑色)

　　　　※センサ付フロアヒータは型式の最後にFをつけます（例：SK-2401SF）。
　　　　価格は2000円アップとなります。
　　　　※対地電圧150V以下で使用してください。

　● コントローラ

▲ 上に戻る　　

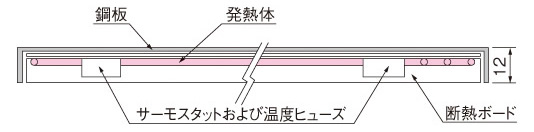

　■ フロアヒータ断面構造

▲ 上に戻る　　

　■ 標準床構造

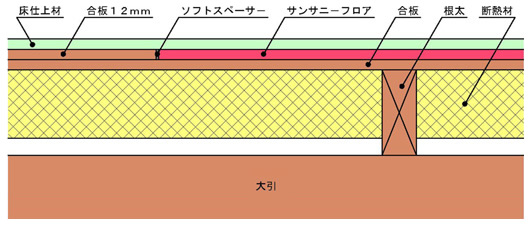

　● ２×４の床【根太＋合板】

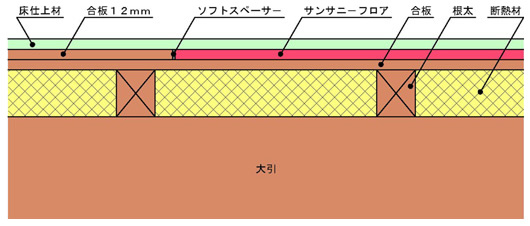

　● 木造軸組【大引＋根太】

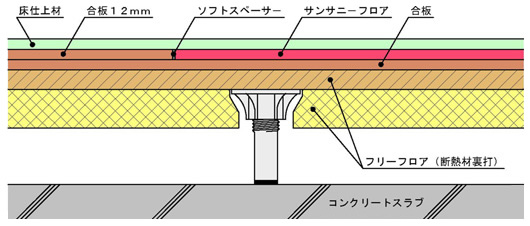

　● コンクリートの床【二重床】

　● 仕上材が長尺ビニール、コルクタイル、指定タイルの場合

　　サンサニー・フロアの上に、直接長尺ビニル、またはコルクタイルを施工する場合はパネルの目地が見えます。
　　長尺ビニル、コルクタイルで目地が出るのが気になる場合はフローリング対応のサンサニー真打の上に合板を捨て貼りした上で施工してください。
　　立ち上がりに合板の分の時間が余分ににかかりますが、仕上材の取り替えが可能です。サンサニー・フロアの上に合板を捨て張りしないでください。
