　　　● 厚さ12mmのパネル型で、単相3線200V専用です。
　　　● 床暖房パネルの下に下地合板工事が不要で、フローリングは釘を使わず、接着剤だけで
　　　　　敷設できるなど、施工が容易です。また木質フローリングの方向変更にも支障がありません。
　　　● 熱放出ロスの少ない材料を使用した床暖房パネルですから、熱効率がよく経済的です。
　　　● 木造・コンクリート造りの建物全般に適用でき、全室暖房はもちろん、部分暖房も可能です
　　　　　（コンクリート直敷が可能なので集合住宅に適しています）。
　　　● フロアヒータ内部にサーモスタットと温度ヒューズが組み込まれており、暖まり過ぎを自動防止します。

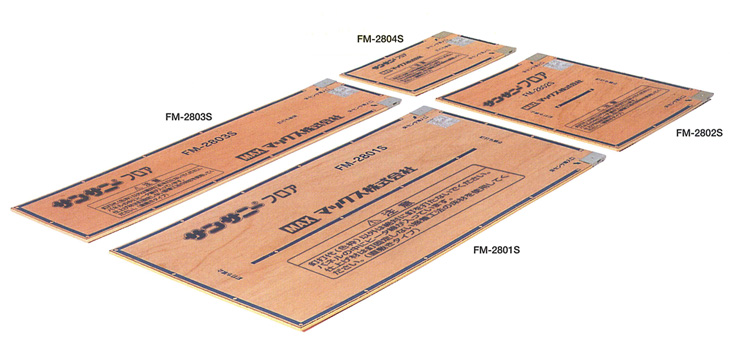

　■ 構成機器

型式	FM-2801S	FM-2802S	FM-2803S	FM-2804S
定格電圧	AC200V（単相3線）　50/60Hz
消費電力[w/枚]	350（229）	155(230)	172(235)	72(223)
発熱量[kJ/(h・枚)]	1,260	558	619	259
温度調節	コントローラによるON-OFF制御
安全装置	サーモスタット（68℃）、温度ヒューズ（100℃）による二重安全装置
外形寸法　[mm]	1700×909×12	750×900×12	1700×430×12	750×430×12
質量　[kg/枚]	5	2.5	2.5	1.2
耐荷重　[N/cm2]	392N/cm2(黒、白色)
表面仕上げ	合板
口出線	リード線2mm2(黒、白色)
アース線	ビニルコード1.25mm2(緑色)

　　　　※対地電圧150V以下で使用してください。

　● コントローラ

　　　サンサニー・フロア（遮音フローリング用)は熱が下へ伝わりにくい材料「フェノール」を使用しているので、熱放出ロスが少ないのが特長です。
　　　何も配慮されていない製品では断熱材を使用しないでスラブに直接設置すると、立ち上がり時間がかかるなどのトラブルになります。

▲ 上に戻る　　

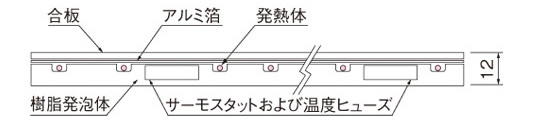

　■ フロアヒータ断面構造

▲ 上に戻る　　

　■ 標準床構造

　　●フロアヒータに遮音フローリングを直接張ることができます。（接着剤のみ）
　　●フロアヒータはスラブ＋セルフレベリング材の上に設置できます。（接着剤と釘）。
　　※サンサニー・フロア（遮音フローリング用）に遮音フローリングを張ると、歩いた時、柔らかく沈んだような感じがします。

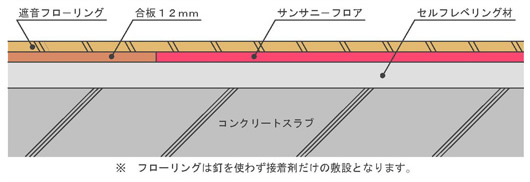

　● コンクリートの床（スラブ＋セルフレベリング材）【スラブ＋セルフレベリング材】

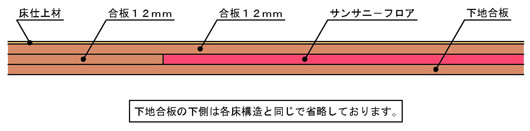

　● 仕上材が長尺ビニル、コルクタイル、指定タイルの場合

※立ち上がりに合板の分の時間が余計にかかりますが、仕上材の取り替えが可能です。
※タイルは指定品に限定されます。

遮音フローリングとフロアヒータとの組み合わせにおける遮音性能は
●遮音フローリング*1（LL45）との組み合わせ:軽量衝撃音レベルL-45をクリア試験番号IVA－02－361（平成15年3月12日測定）
●遮音フローリング*2（LL40）との組み合わせ:軽量衝撃音レベルL-40をクリア試験番号IVA－03－124（平成15年7月30日測定）

注1）（財）日本建築総合試験所の測定による推定値です。
注2）試験規格：JIS A 1440-1997「コンクリート床上の床仕上げ構造の軽量床衝撃音レベル低減量の実験室測定方法」に基づきます。
注3）本推定値は、標準的な施工がおこなわれた梁区画面積10～15裃、スラブ厚150袢をもつRC床のためのものです。
注4）建物の構造躯体により数値がでない場合もあります。　

*1 ：遮音フローリング/永大産業（株）床暖房用ダイレクトエクセル45RG
*2 ：遮音フローリング/永大産業（株）床暖房用ダイレクトエクセル40RG
