　　● 厚さ12mmのパネル型で、内部に組み込まれた銅管にボイラのお湯を通して暖めます。
　　　　温度の制御はこの銅管を通るお湯の制御により容易に行えます。
　　● 木造・コンクリート造りの建物全般に適用でき、根太組の床構造に対応します。お部屋の大きさや形に応じ、
　　　　４種類のパネルを組み合わせて根太間に設置するタイプです。
　　● 根太と木質フローリングを、直接スクリュー釘と接着剤を併用して固定できますので、床鳴りなどの異音防止効果があります。

　■ 構成機器

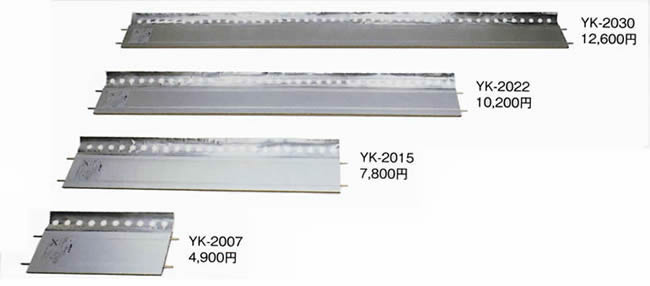

　●フロアパネル

　●仕様

型式		YK-2030	YK-2022	YK-2015	YK-2007
外形寸法　[mm]		3000×235×12	2200×235×12	1500×235×12	700×235×12
表面積　[m2]		0.686	0.498	0.334	0.146
設置有効面積　[m2]		0.885	0.642	0.43	0.188
送湯管寸法	口径　[mm]	9.52
	総長　[m]	6.0	4.4	3.0	1.4
	ピッチ　[mm]	152
材質	表面板	アルミニウム
	送湯管	リン脱酸銅継目なし管
	電熱板	アルミテープ
	ベースボード	パーティクルボード
	均熱テープ	樹脂コートアルミテープ
暖房能力　[w/枚]		117	85	57	24
直列最大組合せ数　[枚]		6(13)	9(17)	13(26)	29(60)
標準流量　[l/min]		1.5(3.0)
最大流量　[l/min]		2.0(4.0)
最高使用入口温度　[℃]		80
標準流水抵抗　[mAq/枚]		0.35	0.25	0.16	0.085
保有水量　[l/枚]		0.34	0.25	0.17	0.08
接続配管径　[mm]		9.52
質量　[kg/枚]		4.4	3.4	2.3	1.1

　　　　　　※（　）内は単管配管の場合です。暖房能力は室温16℃、床温28℃の場合。

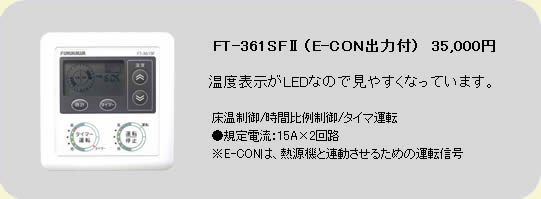

　●コントローラ

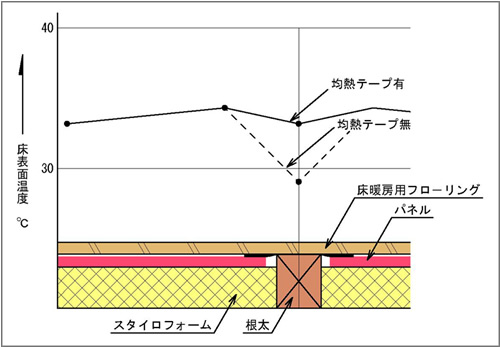

　 ● フロアパネルの入っていない根太上部分をパネルと一体化した均熱アルミテープでワンタッチ接着することで　床温度のムラを少なくしました。

　 ● 床仕上材表面温度分布

▲ 上に戻る　　

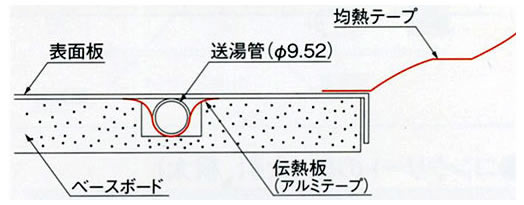

　■ フロアパネル断面構造

▲ 上に戻る　　

　■ 標準床構造

　　● フロアパネルは根太の間に設置するタイプです。
　　● 木造在来工法の住宅では高さの変更は不要です。

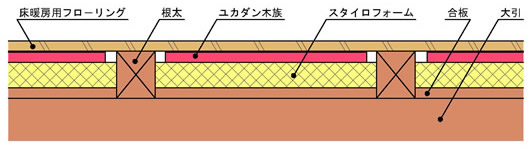

　● 木造軸組【大引＋根太】

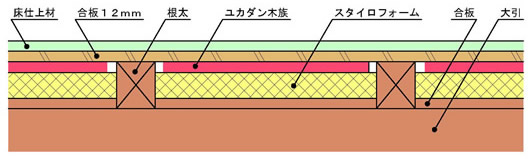

　● 仕上材が長尺ビニル、コルクタイルの場合　【木造軸組】

※コンクリートの乾燥を十分に行った後に施工してください。　　
※根太間落とし込み式で、長尺ビニルまたはコルクタイルでの床仕上げをご希望の場合は、図のようにユカダン木族フロアヒータの上に
　合板を捨貼りした上で施工してください。立ち上がりに合板の分の時間が余計にかかりますが、仕上材の取り替えが可能です。
