　　　● 厚さ12mmのパネル型で、内部に組み込まれた銅管にボイラのお湯を通して暖めます。
　　　　温度の制御はこの銅管を通るお湯の制御により行います。
　　 ● フローリング直貼り仕上げですので、フローリング一体型とは異なり、種類や色が自由に選べます。

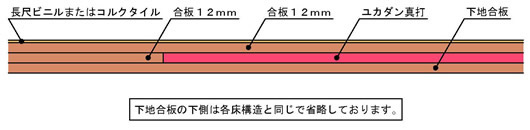

　　　　また、フロアパネル上に合板捨て貼り（t=5.5袢）を行えば、コルクタイル、長尺ビニルにも対応します。

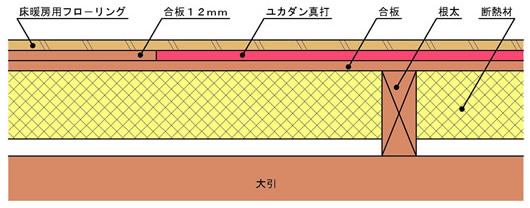

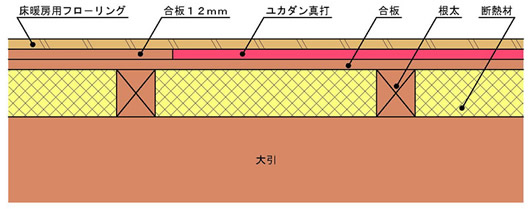

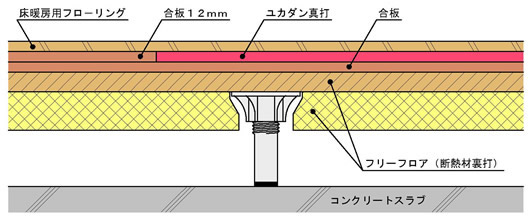

　　 ● 木造・コンクリート造りの建物全般に適用でき、根太組、ネダフォーム、フリーアクセスフロアの各床構造に
　　　　対応します（コンクリート直敷はできません）。

　■ 構成機器

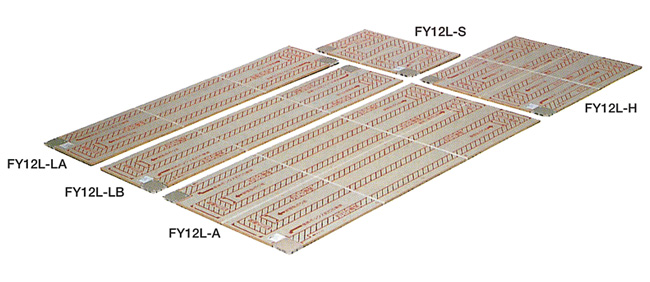

　● フロアパネル

　● 仕様

型式		FY12L-A	FY12L-H	FY12L-LA･LB	FY12L-S
外形寸法　[mm]		1700×850×12	850×850×12	1700×425×12	750×425×12
有効放熱面積　[m2]		1.445	0.723	0.723	0.319

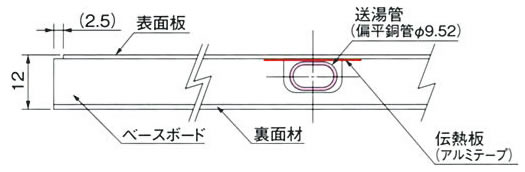

送湯管寸法	口径　[mm]	φ9.52相当の偏平型銅管
	総長　[m]	9.8	4.7	4.9	2.4
	ピッチ　[mm]	142	142	142	118
材質	表面板	アクリル塗装鋼板(グレー)
	送湯管	りん脱酸銅継目なし管
	伝熱板	アルミテープ
	ベースボード	パーティクルボード
	裏面材	ポリプロピレン
暖房能力　[w/枚]		223	112	112	49
直列最大組合せ数　[枚]		FY12LA相当で5枚
標準流量　[l/min]		1.5
最大流量　[l/min]		2
最高使用入口温度　[℃]		80
標準流水抵抗　[mAq/枚]		0.54	0.29	0.29	0.15
保有水量　[l/枚]		0.56	0.27	0.28	0.16
接続配管径　[mm]		9.52
質量　[kg/枚]		16.5	8.3	8.3	3.7
